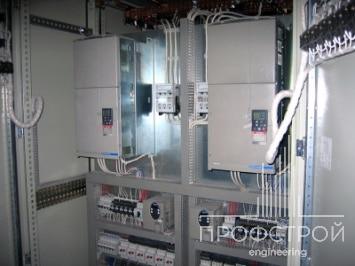

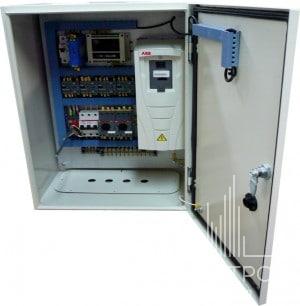

Шкафы управления серии СУ-ЧЭ с частотным преобразователем

 Шкафы управления серии СУ-ЧЭ с частотным преобразователем (применение: для объектов с переменным водопотреблением и необходима функция поддержания постоянного давления в системах ГВС, ХВС)

Шкафы управления предназначены для бесступенчатого, плавного регулирования (поддержания) давления в гидравлических системах, управляя электродвигателем насосного агрегата с помощью частотного преобразователя. Типичными представителями таких гидравлических систем являются: системы водоснабжения (ХВС, ГВС), системы повышения давления или другие гидравлические системы, для которых характерным является переменное водопотребление и необходимость поддержания при этом постоянного давления.  Шкафы управления серии СУ-ЧЭ имеют всё необходимое для контроля и регулирования от 1 до 5 параллельно включенных насосных агрегатов.

             Основные  функции:



  • Поддержание постоянного давления в гидравлической системе,
  • Плавный пуск дополнительно подключаемых насосных агрегатов,
  • Автоматическое подключение/отключение насосных агрегатов в случае отказа преобразователя частоты.
  • Эксплуатация в режиме вкл/выкл при низком расходе.
  • Регулирование заданного значения: пропорциональное регулирование, внешнее регулирование заданного значения.
  • Контроль предельно допустимого минимального значения давления на вводе насосных агрегатов, защита электродвигателей насосов (перегрузка, короткое замыкание, температура обмоток).
  • Контроль предельно допустимого максимального значения давления в системе.

            Состав:

- Переключатель аварийного режима работы насосных агрегатов «Р - О - А». (Ручное управление - Отключено - Автоматическое управление);

В режиме «Р» - насос можно включить / выключить  кнопками «Пуск» / «Стоп».

-  Рабочая и аварийная индикация - световая (общая и для каждого из электродвигателей).

- Выбор последовательности коммутаций, автоматической смены и приоритетного включения / выключения насосных агрегатов.

-  Контроль предельно допустимого максимального  значения давления в гидравлической системе.

   Функция времени - заданное значение регулируемого параметра изменяется в функции времени (уставка).
